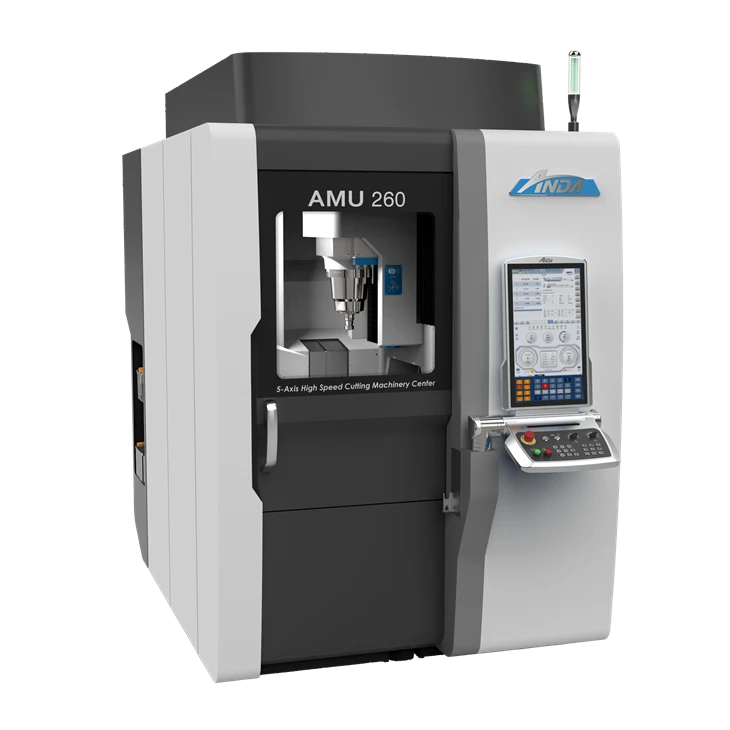

AMU260 High Speed ​​Cutting Machining Center

23,8" Multi-berøringskontrollpanel

- Den 23,8" høy-skjermen gir praktisk gjennomførbarhet og komfortabel betjening;

- Kombinasjonen av NC+PC og ICS gir rask og enkel tilgang til parametere og brukerdata;

- Programvalg utvides til harddisker, USB-stasjoner og nettverk;

- Den mekaniske maskineringssimuleringsfunksjonen overvåker maskineringsstatusen i sanntid;

- Dens intuitive interaksjonsevne muliggjør mer detaljert visning av både oppgavebestillingsinformasjon og programinformasjon.

Tre-kjølesystem med hulskruer

- Huleskruer avkjøles for å forbedre maskineringsnøyaktigheten og stabiliteten;

- Servomotoren avkjøles for å isolere varmeledning;

- Lagrene kjøles for å øke posisjoneringsnøyaktigheten.

Direct Drive Tool Magazine

- Magasinet med 40 verktøy er kombinert med prosesser for effektiv maskinering;

- Intelligent verktøyvalg reduserer tiden for verktøybytte;

- Den kompakte designen reduserer reparasjonsfrekvensen.

Direct Drive Motor Technology

- Ingen tilbakeslag er tilstede;

- Vippeaksen gir et dreiemoment på opptil 1050 Nm, noe som sikrer utmerket akselerasjonsytelse;

- Både høy-rotasjon og høy-nøyaktighet kan oppnås.

- Produktets levetid forlenges med mindre vedlikehold som kreves.

20000-RPM høystiv spindel

- Den indre diameteren til lageret er økt fra 40 mm til 60 mm. Et keramisk kulelager med høy-nøyaktighet

brukes til å forbedre stivheten;

- Dobbel kjøling påføres spindelen for effektivt å sikre termisk forlengelse;

- Låseområdet har blitt utvidet fra en diameter på 135 mm til 216 mm, noe som sikrer maskinering med høy-stabilitet;

- Koniske BBT30-hull med høy-stivhet favoriserer tung skjæring med lav-hastighet.

Multi-funksjonelt intelligent stereoskopisk lager

- En innebygd-10 kg seks-leddet robot og et intelligent lager er tilgjengelig;

- Lageret kan utvides til å romme 140 verktøy, og dermed oppnå høy-effektiv maskinering.

Struktur bestemmer nøyaktighet

- Den doble-søylestrukturen fra en nyskapende design etablerer en standard for høy stivhet;

- Kroppen kombinert med basen gjennom tre støttepunkter presenterer en avansert og nyskapende struktur med høy-stivhet;

- Rulleføringsskinner med høy-stivhet sikrer stabil maskinering og produksjon;

- Takket være høy nøyaktighet og høy pålitelighet er akselerasjonen større enn 1,2 G

Vann-avkjølt høyhastighets-motor med høyt og lavt gir

- Den teknologibaserte vann-avkjølte motoren med høye og lave gir gir mulighet for automatisk giring og bearbeiding med variabel-hastighet;

- Den 8KW/35,6Nm høye-motoren forenkler kraftig skjæring med lav-hastighet;

- Motoren kan automatisk bytte fra lav-gir til høy-gir for å muliggjøre stor-bearbeiding med høy-hastighet med høy presisjon;

- Den innebygde-motordrevne-mekaniske spindelen er ideell for maskinering med høy-nøyaktighet.

Mekaniske spesifikasjoner

Bordstørrelse

φ260 mm

X--aksen krysses

400 mm

Y-aksen krysses

500 mm

Z-aksen løper

380 mm

En-akseovergang

150 grader (-120 grader /+30 grader)

C--aksen

360 grader (kontinuerlig)

Spindelhastighet

20000 r.p.m.

Spindelboring avsmalning

BBT30

Hurtigmating (G00)

36 M/min

Skjærefôr (G01)

20 M/min

Standard maskineringsstørrelse

φ260 mm × H290 mm

Maksimal maskineringsstørrelse

φ380 mm × H210 mm

Maksimal bordbelastning

100 kg (betinget) / 50 kg

Verktøymagasinkapasitet

40 verktøy

XYZ-aksers posisjonsnøyaktighet
(IS010791-4 Standard)

0,005 mm

AC-aksers posisjonsnøyaktighet
(IS010791-4 Standard)

6"

Repeterbarhet for XYZ-akser
(ISO10791-4 Standard)

0,003 mm

Repeterbarhet for AC-akser
(IS010791-4 Standard)

4"

Akselerasjon

1.2G

Fotspor

1700 mm × 2940 mm

Vekt

6.500 kg

Standard tilbehør

■ Sentralt kjølesystem
-Spindelmotorkjøling
-Spindel intern-sirkulasjonskjøling
-Servomotorkjøling
-Kjøling med tre-hullskruer
-Lagerkjøling
-A-akse momentmotorkjøling
-C-aksens momentmotorkjøling
■ DDR-holder med dobbel-akse roterende bord
■ Innebygd-visuelt overvåkingssystem
■23,8 touch LCD
■ Kuldemedievarmeveksler
■ Arbeidslys
■ Tre-lags varsellys
■ Kontakt automatisk verktøylengdemålingssystem
■ Systemfunksjoner:
-ICS intelligent assistansesystem
-HSChy hastighet og høy presisjonsfunksjon
-RTCP-funksjon
■ Automatisk verktøyskifte system-40 verktøy
■ Helt lukket dekkplate
■ Sponfilterboks
■ Chipvogn
■ Ekstra vanntank
■ Presisjonsfiltreringssystem
■ Vannpumpe
■ 50u filterpose
■ Justeringsverktøy og verktøykasse
■ Horisontale justeringsskruer og -puter
■ Ett-års mekanisk garanti
■ To-års kontrollergaranti

Valgfritt tilbehør

■ Elektrisk spindel /30000 RPM/HSK-A50
■ 3-akset optisk lineær koder/HEIDENHAIN-oppløsning: 0,010 μm
■ Visjon-basert automatisk verktøykonturmålingssystem
■ Spontransportør
■ Olje-vannutskiller
■ Gjenvinningsanordning for oljetåke
■ Automatisk dør
■ Null-punkt raskt-skift skrustikke
■ Null-poeng hurtig-bytte tre-kjevechuck
■ Null-poeng hurtig-byttespenne
■ Triplex null-punkt raskt-skift skrustikke
